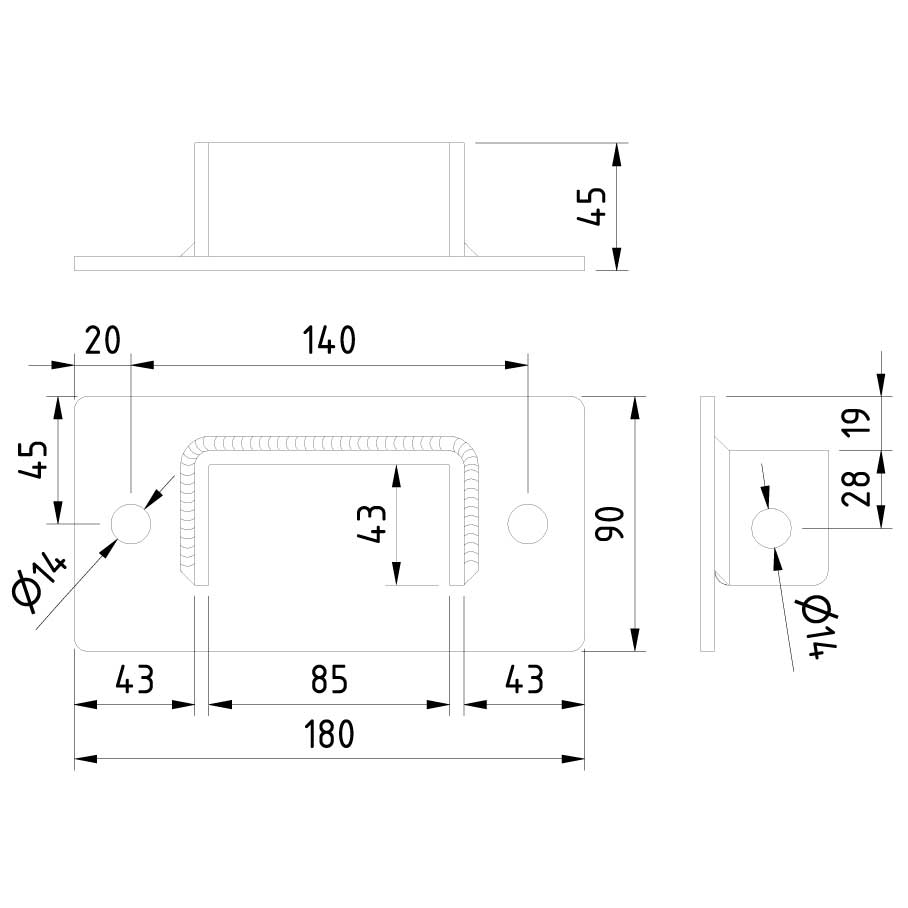

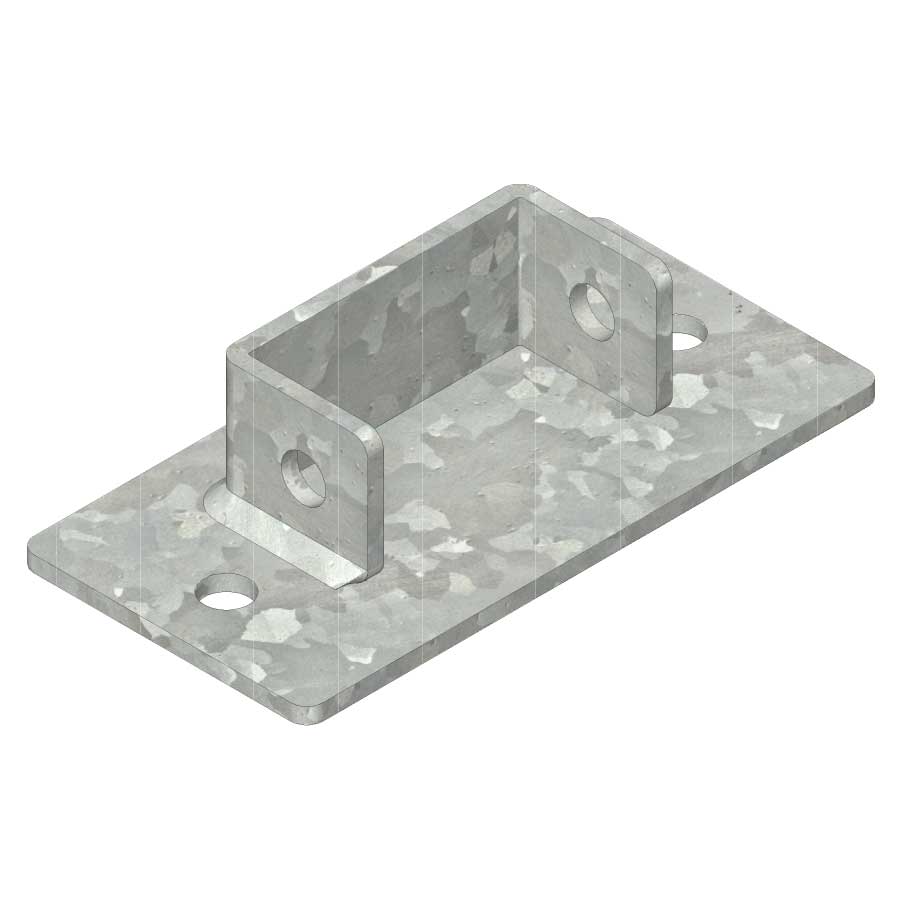

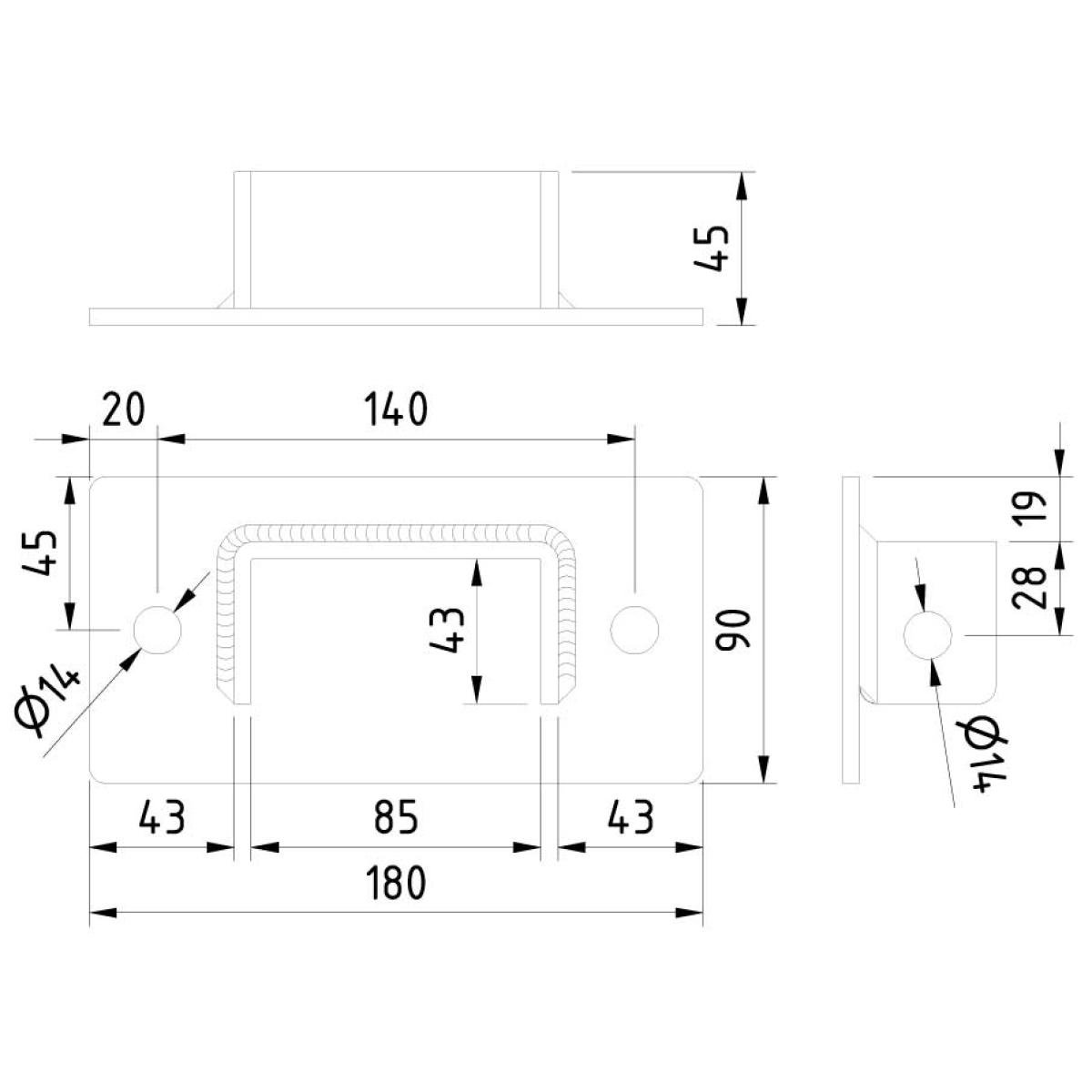

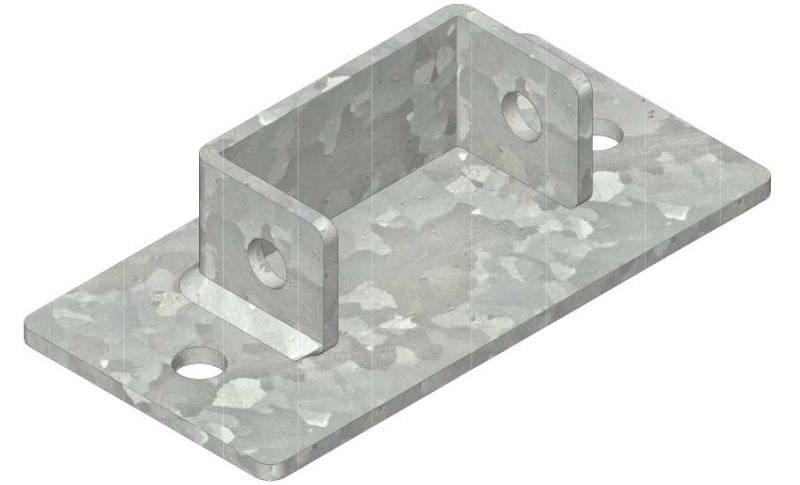

Upevňovací prvek

Žárově pozinkované (EN ISO 1461) DG (ponořené zinkování):

Pokud jsou kabelové nosné systémy vystaveny povětrnostním podmínkám a/nebo agresivním látkám (např. petrochemické aplikace), jsou dodatečně ošetřeny žárovým zinkováním. Žárové zinkování se také nazývá kusové zinkování, zinkování v plné lázni, žárové zinkování nebo žárové zinkování.
Žárové zinkování je materiálově-technický proces určený k ochraně oceli před korozí. Pokud je tato vrstva porušena, zinek funguje jako obětní anoda, takže železo je chráněno zinkem (známé také jako katodická ochrana). Při zinkování vznikají tři slitiny: první železo-zinek, druhá zinek-železo a třetí zinek. Pro dosažení dobré přilnavosti je rozhodující předběžná úprava oceli, která zahrnuje následující kroky procesu: odmaštění, oplachování, moření, oplachování, tavení, sušení, ponoření.
Tloušťka vrstvy závisí na složení oceli, tloušťce materiálu a době pobytu v zinkové lázni. Norma pro zinkování NEN-EN-ISO 1461 předepisuje minimální tloušťky vrstev (jak je uvedeno v následujícím přehledu), stejně jako úbytek zinku za rok, který závisí na faktorech prostředí. Zinková vrstva také tvoří vynikající spojovací vrstvu pro další následné úpravy, jako je nanášení práškových a lakových vrstev (známější jako duplexní systémy).
Další výhodou žárového zinkování je, že podél hran a bodů, kde jsou předměty obecně náchylnější ke korozi, je vrstva zinku silnější kvůli chování kapaliny.

Minimální tloušťky zinkové vrstvy podle normy ISO 1461:
- S metodou ponoření
Tloušťka materiálu ≥ 6 mm = min. tloušťka zinkové vrstvy (průměrná) 85 µm
Tloušťka materiálu 3 mm - 6 mm = min. tloušťka zinkové vrstvy (průměr) 70 µm
Tloušťka materiálu 1,5 mm - 3 mm = min. tloušťka povlaku (průměr) 55 µm
Tloušťka materiálu < 1,5 mm = min. tloušťka povlaku (průměr) 45 µm
- S bubnovou metodou (menší kusy)
Tloušťka materiálu ≥ 3 mm = min. tloušťka povlaku (průměr) 55 µm
Tloušťka materiálu < 3 mm = min. tloušťka povlaku (průměr) 45 µm
